百分表测力检定专用测力计

[来源:http://www.51celiyi.com/]    [作者:数显量仪测力计小编 ]  [日期:2016-04-05 09:55]    [热度:]

百分表测力检定专用测力计
  SGSLC型数显量仪测力计是引进新技术而成的数字显示式检定量仪测力的仪器。本款数显量仪测力计不仅可用于百分表测力检定, 还可以用于测微量具(千分尺、测深千分尺)、指示式量具(千分表、杠杆表、内径表、扭簧表、测微计)及光学仪器(光学计、乌式干涉仪)等测力的检定。此款数显量仪测力计具有精度高、使用范围广、结构可靠、操作方便等特点,是计量部门不可缺少的测力检定仪器。

二.数显量仪测力计主要技术参数:
1.测量范围:0-15N
2.分辨率:0.01N
3.测量误差:±0.5%±0.01N
4.体积:230×220×310mm
5.重量:10kg
三.数显量仪测力计结构:
利用小量值力传感器测量精度高、稳定性好的特点,作为测量量仪测力的基准。加上多功能的夹具,来适应装夹多种量仪,以达到应用范围广的目的。再加上底座,调整装置等,则组成一种较为理想的量仪测力计,其具体结构见图。
四.数显量仪测力计使用方法:
1.外径表及光学仪器测力的检定:
将被检的表(百分表、千分表、扭簧表、测微表、杠杆表)、光学仪器(光学计管、乌式干涉管)插进六角夹持盘⑼相应的孔内,并由螺钉锁紧。转动横臂及六角夹持盘,使被检器具的测头对准仪器受力盘⑽的平面位置,旋转立柱上的升降罗母⑸使被检表临近接触受力盘⑽的平面位置时,即锁紧定位螺钉⑷及横臂定向螺钉⑹和六角夹持盘紧固罗母⑿。打开电源开关⑵,按下开机清零按钮⑴,使显示窗⑶上的数字为零。旋转微调装置⑻,下降六角夹持盘,使被检器具测头与仪器受力盘⑽平面接触,继续调接微调装置,即可测得被检器具的正反行程上的测力。
2.数显量仪测力计内径表测力的检定:
将被检内径表杆放进六角夹持盘V型槽里,调整表杆位置,使之活动测头对准仪器受力盘,并用相应的压板压紧。打开电源开关,按下开机清零按钮,使显示屏数字为零。旋转横臂及六角夹持盘,使被检内径表的活动测头对准受力盘的平面位置,旋转立柱上的升降罗母,使被检表临近接触到受力盘的平面时,即锁紧定位螺钉、横臂定向螺钉及六角夹持盘罗母。旋转微调装置,下降六角夹持盘,使被检内径表活动测头与仪器受力盘平面接触,。继续调接微调装置,即可测出被检内径表的测力。
3.千分尺测力的检定:
将被检千分尺类(外径千分尺、公法线千分尺、数显千分尺、测深千分尺、内测千分尺等)放入六角夹持盘相应位置(参看示意图)并锁紧。打开电源开关,按下开机清零按钮,使显示窗数字为零。转动横臂及六角夹持盘,使被检千分尺活动测杆对准受力盘的钢球位置,旋转立柱上的升降罗母,使被检千分尺临近接触到受力盘的钢球时,即锁紧定位螺钉、横臂定向螺钉及六角夹持盘的紧固罗母。旋转千分尺测力装置,使千分尺活动测杆与受力盘球面接触,当棘轮发出打滑声时,仪器显示屏显示的数值,即为千分尺此时的测力。
4.其它量仪测力检定可参照示意图装夹,并参照前面量仪测力检定方法使用。


百分表测力检定专用测力计

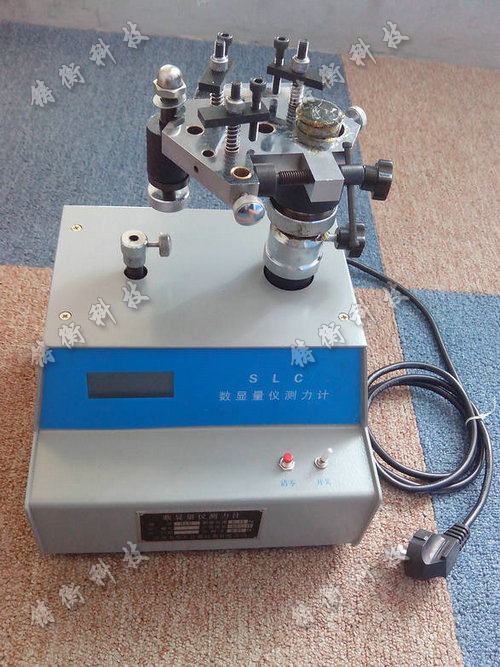

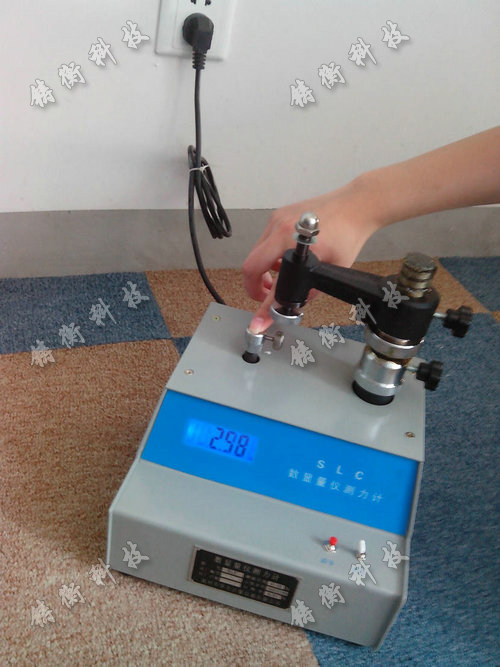

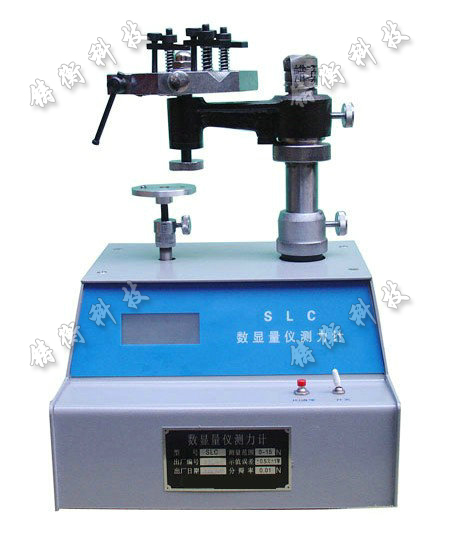

数显量仪测力计图片

数显量仪测力计

数显量仪测力计规格型号

序号               NO 产品型号
(Model)
 量程(N) 分度值
(N)
   外形尺寸
   (mm)
  重量
(KG)
01 SGSLC 0-15 0.01 230X220X310 10



数显量仪测力计
五.数显量仪测力计零位调整:
在本仪器使用过程中,如开机后发现显示屏显示不归零或显示“Err.on”现象。可先按开机清零按扭,如无作用可直接调整仪器后部小孔内的零位可调电阻⑾,使之开机后出现零点。
六.数显量仪测力计示值误差调整:
在用期检定过程中,如发现示值超差。可调整仪器后部小孔内的示值误差可调电阻⑾,使之达到示值误差范围内。
七.数显量仪测力计自校:
SLC数显量仪测力计自校方法如下:
打开电源开关,按下开机清零按钮,使显示屏数字为零,然后取1kg砝码放于受力盘上,显示屏数字应在9.74N-9.86N范围内(标准值为9.80N),如不在此范围内,可用罗丝批调整仪器后部示值误差可调电阻⑾,使显示屏数字在9.74N-9.86N范围内,调整在9.80N标准值上。
八.数显量仪测力计注意事项:
1.仪器必须放在干燥、干净的房间里。
2.对仪器定期保养,以防生锈。




数显量仪测力计
