建筑专用机械式测力计
SGJX系列机械式测力计是我公司自行设计、生产的。本司机械式推拉力计产品执行JJG445-2000检定规程、Q/FYQ001-2012标准。该机械式测力计具有使用方便、读数清晰、性能稳定、安全可靠等优点。

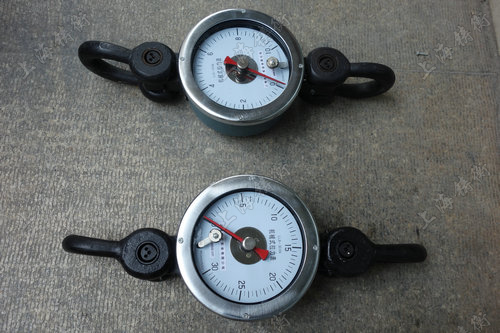

机械式测力计图片
机械式测力计用途:
本机械式测力计用于建筑、拖拉机、汽车运输、电力线路架设等行业的牵引力测量。同时还应用于石油、煤田、地质勘探、水产捕捞、起重机械等行业的重力测量。 我司机械式拉力计应用在钻井作业中,指示钻杆悬重,防止卡钻、打钻事故;应用在井下作业施工中,指示修井作业车绞盘牵引力的大小,防止井管拔脱和井架损坏,起着重要的安全防护作用。
机械式测力计规格型号
产品型号
(Model) |
测量范围
(KN) |
分度值
(KN) |
外形尺寸
(mm) |
重量
(KG) |
SGJX-1 |
0-10 |
0.2 |
620X225X160 |
16 |
SGJX-3 |
0-30 |
0.5 |
620X225X160 |
16 |
SGJX-5 |
0-50 |
1 |
620X225X160 |
16 |
SGJX-8 |
0-80 |
2 |
620X225X160 |
16.5 |
SGJX-12 |
0-120 |
2 |
650X225X160 |
20 |
SGJX-16 |
0-160 |
2 |
650X280X160 |
20 |
SGJX-20 |
0-200 |
2.5 |
650X225X160 |
20
|
机械式测力计主要技术参数
1、仪表准确度为2.0级
2、引用误差≤±2%F.S3、测力仪表的灵敏度应小于或等于满量程载荷0.5%4、型号、测量范围、外形尺寸、重量
机械式测力计结构及工作原理
1、结构分三部分:连接件部分、放大装置部分、显示部分。
2、工作原理:
当作用力通过连接件作用在变形体上,使之产生弹性变形,在弹性范围内,变形量与作用力基本成正比,这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大,通过指针在表盘上的指示读出作用力的值。
注:作业中具体选型应根据机械设备的结构和地质情况经计算后确定。

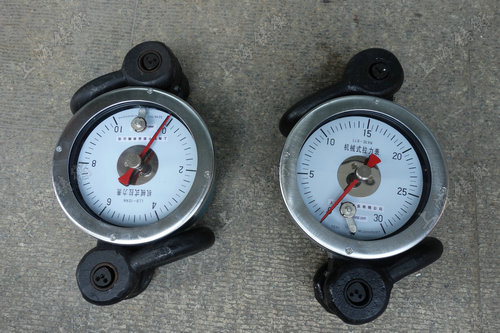

建筑专用机械式测力计
机械式测力计使用方法
1、两端的拉环通过绞链与力源连接(如使用钢丝绳或其它可自由转动的联接件)。在测量过程中始终保持外作用力的作用线与表的轴线相重合。
2、为防止意外,在表后应备装一条保护钢丝绳。
3、调零:在加载之前,用搬手将表盘零点调到与表针重合位置上。
4、检查装卡状态,确认装卡牢固后方可加载。
机械式测力计注意事项
1、避免强烈震动。
2、工作时外力作用线必须与表的轴线重合。
3、拉力表直接作用力不得超过表的上限值。
4、安全使用拉力表非常重要,如进行维修时应返回我公司。
由于擅自维修产生不良后果,我公司不负责任。
