4路继电器开关量扭力扳手 高精度模拟量输出扭力扳手 带通讯接口

作者:admin 发布日期:2020-12-05 关注次数: 二维码分享

4路继电器开关量扭力扳手 高精度模拟量输出扭力扳手 带通讯接口数显扭矩扳手

感谢购买SGGZB系列数显扭矩扳手
上海铸衡厂家生产的这款继电器开关量扭力扳手具有高精度、易操作、携带方便等优点。与各种试验台及夹具组合可构成不同用途的试验机,方便测试者使用。
特别说明:继电器开关量扭力扳手有很多规格供用户选用,用户可根据所需测试产品的力值大小,选择相应规格的仪器。科学的使用测试范围为满量程的20%~100%。
本系列数显式继电器开关量扭力扳手是一种小型简便高精度的测试仪器,广泛应用于电子电器、建筑五金、轻工纺织、汽车配件、打火机等点火装置、消防器材、制笔、制锁、渔具、化工、动力机械、科研机构等行业的扭力测试等。数字显示分辨率高,采样速度高,使用方便。

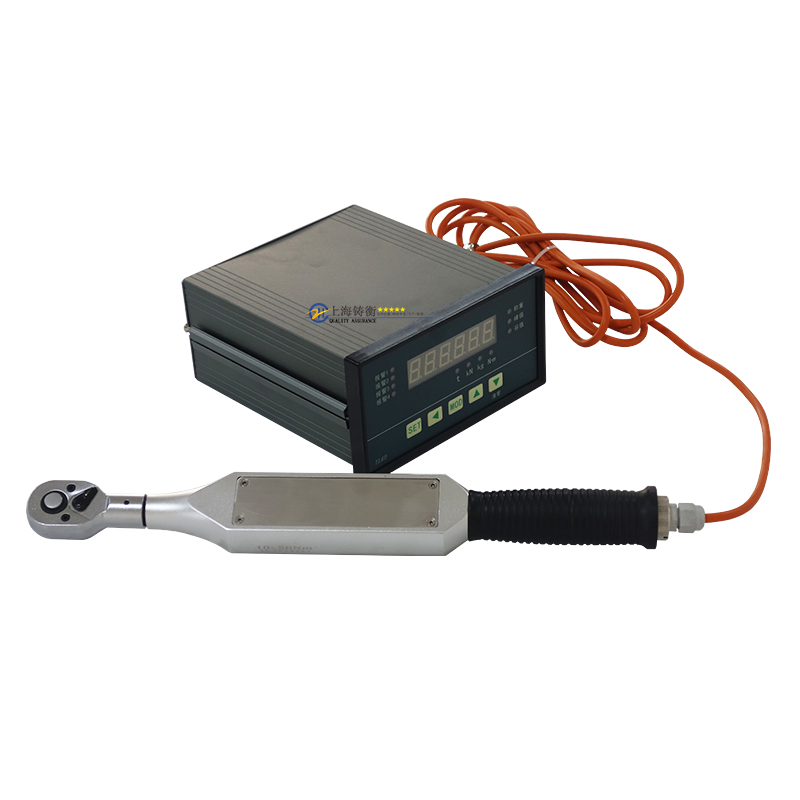

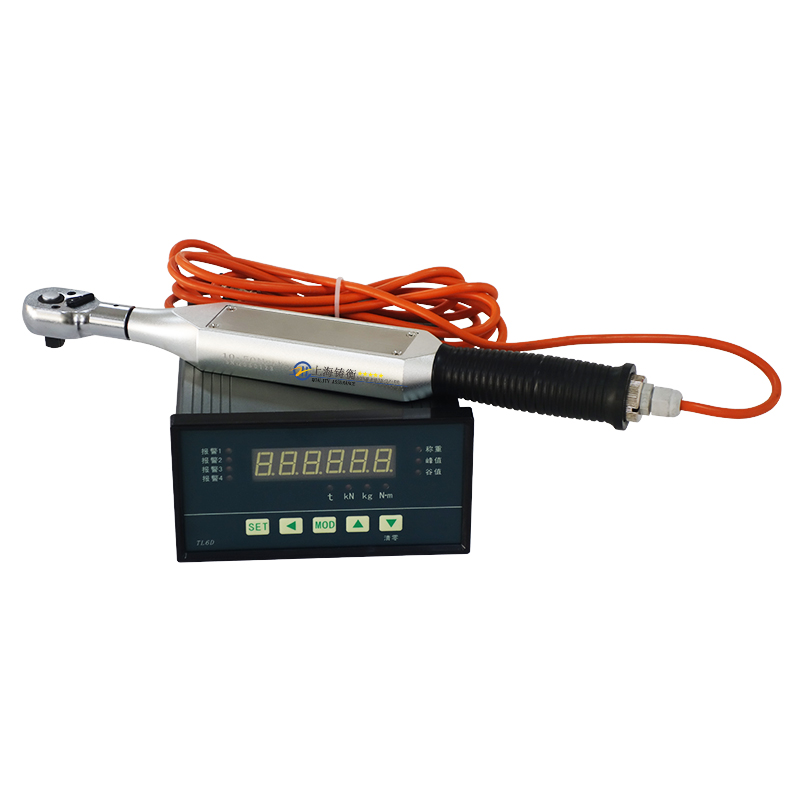

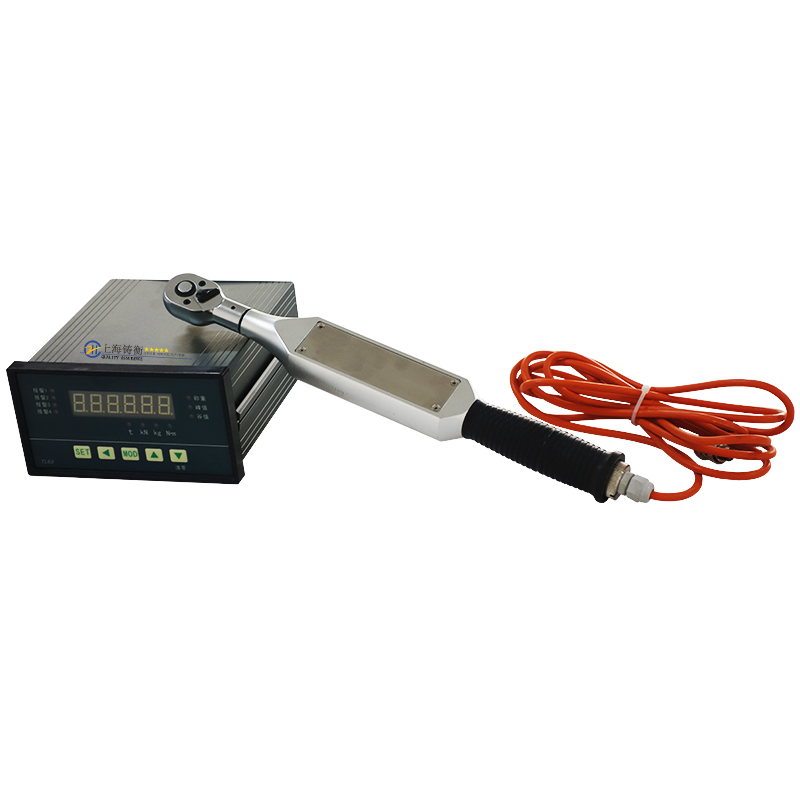

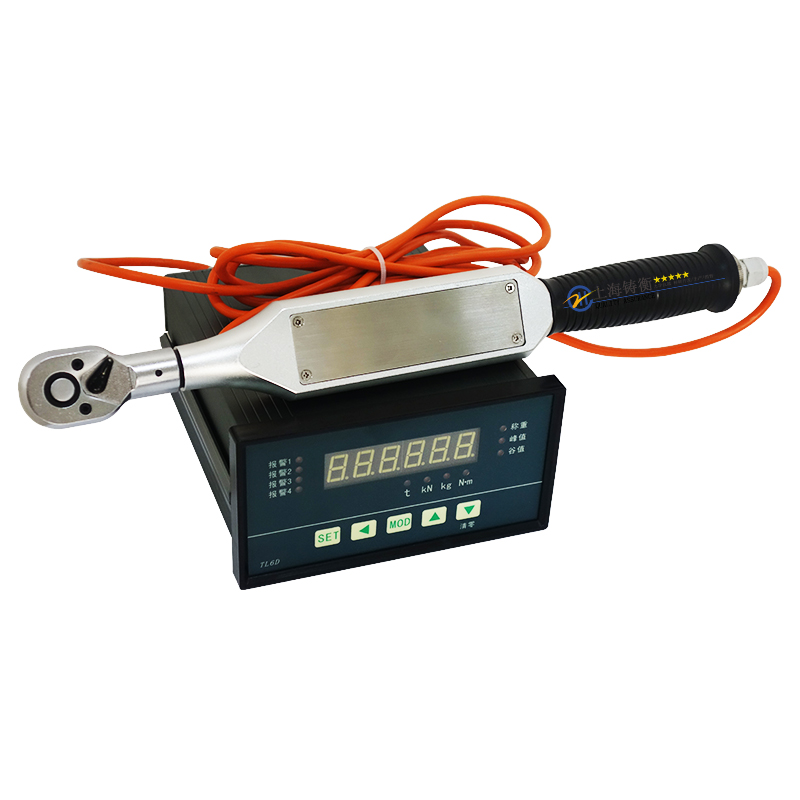

继电器开关量扭力扳手图片


继电器开关量扭力扳手详细参数:

型号 扭矩范围
N.m
分 度
N.m
精 度
%
方 榫
in
SGGZB-2 0.4-2 0.001 ±2﹪ 1/4〞
SGGZB-4 0.8-4 0.001 ±2﹪ 1/4〞
SGGZB-10 2-10 0.01 ±2﹪ 3/8〞
SGGZB-20 4-20 0.01 ±1﹪ 3/8〞
SGGZB-50 10-50 0.01 ±1﹪ 3/8〞
SGGZB-100 20-100 0.1 ±1﹪ 1/2〞
SGGZB-200 40-200 0.1 ±1﹪ 1/2〞
SGGZB-300 60-300 0.1 ±1﹪ 1/2〞
SGGZB-500 100-500 0.1 ±1﹪ 3/4〞
SGGZB-800 160-800 0.1 ±1﹪ 3/4〞
SGGZB-1000 200-1000 1 ±1﹪ 1〞


一、继电器开关量扭力扳手基本技术规格
1、 显示范围:-199999—999999;
2、 自适应数字滤波,不需要人工设定滤波系数;
3、 可选自动零位跟踪功能;
4、 可选天平模式和快速采样(采样频率 60Hz)模式;
5、 峰值、谷值显示功能;
6、 基本误差±1%F·S;
7、 为传感器提供精密 5V 激励电压;
8、 开孔尺寸:152*76*168mm;
9、 仪表电源:100V-240V AC;
10、工作环境:0℃-50℃,湿度低于 90%RH,不结霜;
二、继电器开关量扭力扳手选配功能规格
      最多 4 路继电器(开关量)输出;
      高精度模拟量输出(4-20mA,0-5V 或 0-10V);
      RS485 或 RS232 通讯接口;
三、继电器开关量扭力扳手功能设定
1、 开机自检后,进入称重模式,显示当前重量。
2、 按“MOD”键,在称重、峰值、谷值之间循环切换。
3、 在称重模式下,按“▼”键,可对显示值清零(关机后,不保存此零点值)。
4、 在峰谷值模式下,按“▼”键,可清峰谷值。
5、 溢出显示“------”。
四、继电器开关量扭力扳手参数设置
1、 报警参数设置(无继电器功能时,无需设置)
    在称重模式下,长按(2 秒内不松开)“SET”键,显示“OUT1”,按“◀”键进入一路报警值设定。按“MOD”键退出并保存,显示“OUT2”,按“MOD” +“◀”
键可依次设定 OUT3、OUT4、ALO1、ALO2、ALO3、ALO4、HYA1、HYA2、HYA3、HYA4参数值,最后回到称重状态。
    注:OUTX 为报警设定值,ALOX 为报警方式(H:高于设定值报警,L:低于设定值报警),HYAX 为报警灵敏度(防止继电器在报警临界点来回动作)。
    在此期间,按“SET”键,直接退出。长按“SET”键,显示“OA”,进入工作参数设定。
2、 工作参数设定(共 8 个参数)
    在称重模式下,长按“SET”键两次,显示“OA”,按“◀”键进入,设置密码“111111”,密码正确后,按“MOD”显示“In-A”,按“◀”键进入参数值设定,按“MOD”保存并循环设定以下参数:
   1、 零点修正:In-A (此功能一般用于清皮重,断电保存)
       例如:仪表当前显示 100.00,可设置 In-A 为-100.00,可使仪表上电显示 0。
   2、 小数点位置:In-d
       按“◀”键,依次向左循环小数点位置。
   3、 零点跟踪范围(天平模式不需要此功能):tr-d
   4、 单位:unIt
       t:0 kN:1    kg:2 N·m:3
   5、 工作模式(需要重新开机后,设定生效):Fbc
       天平模式(即:称量精度高):0 快速采样模式:1
   6、 模拟量输出满量程:dAc
      一般设定为传感器或传感器组的满量程
   7、 仪表通讯地址(000-255):Addr
   8、 仪表通讯波特率:bAud
      9600:0 19200:1
五、继电器开关量扭力扳手快速标定
  在称重模式下,传感器或传感器装置空载的状态下,同时长按“SET”与“◀”键,
显示“ctrL”,进入快速标定状态。
按“◀”键,显示“000000”,且末位闪烁,通过“◀”“▲”“▼”三键,将显示值设定为传感器装置将要加上的重量值(此时传感器可以不加载),设定完毕,给传感器加上设定的重量,稳定后按“SET”键,仪表显示“-”、“- -”、“- - -”、…“- - -- - -”最后显示称量值,表明标定过程结束。
六、模拟量输出智能标定
   在称重模式下,并在仪表显示值为“0”的状态下,同时长按“SET” 与“▲”键,显示 dAc,进入模拟量标定。
       按“◀”显示“000000”,且末位闪烁,通过“◀”“▲”“▼”三键,调整模拟量输出的测量值,直到输出为“0V”或“4mA”为止。
按“MOD”键,显示“065535”,通过“◀”“▲”“▼”三键,调整模拟量输出的测量值,直到输出为“5V、10V”或“20mA”为止。
最后按“SET”键退出模拟量输出标定过程,回到称重状态。

七、五芯航插接线定义:  1 传感器信号负(白) 2 传感器信号正(绿)
3 传感器激励负(黑) 4 传感器激励正(红) 5 屏蔽


接线端子定义:
            OUT1、OUT2、OUT3、OUT4:继电器输出端口,每一路都有一个公共端,一个常开端,一个常闭端。
            TX、RX、GND:RS485、RS232 接口。
            DAC、GND:高精度变送输出接口。
            IN、GND:开关量输入接口(预留)。
八、继电器开关量扭力扳手通讯协议
(支持 Modbus-RTU 协议、TG ONE 多路数据采集管理软件)详见通讯协议
  维护保养及注意事项

一. 为保证仪表清晰和使用寿命,本仪表不宜放在阳光直射下使用,放置地点应较平整。
二. 不宜放在粉尘及振动严力的地方使用,避免在潮湿的环境中使用。
三. 传感器和仪表须可靠连接,系统应有良好的接地,远离强电场、强磁场,传感器和仪表应远离
强腐蚀性物体,远离易燃易爆物品。
不要在有可燃性气体或可燃性蒸汽的场合使用;不得使用在压力容器罐装系统。
在雷电频繁发生的地区,必须安装可靠的避雷器,以确保操作人员人身安全,防止雷
击损坏仪表及相应设备。
传感器和仪表都是静电敏感设备,在使用中必须切实采取防静电措施,严禁在测力仪
进行电焊操作或其他强电场操作;在雷雨季节,必须落实可靠的避雷措施,防止因雷
击造成传感器和仪表的损坏,确保操作人员的人身安全和测力设备及相关设备的安全
运行。
四. 严禁使用强溶剂(如:苯、硝基类油)清洗机壳。
五. 不得将液体或其他导电颗粒注入仪表内,以防仪表损坏和触电。
六. 在插拔仪表与外部设备联接线前,必须先切断仪表及相应设备电源!
在插拔传感器联接线前,必须先切断仪表电源(关机)!
在插拔大屏幕联接线前,必须先切断仪表和大屏幕电源!
在插拔通讯联接线前,必须先切断仪表和上位机电源!
. 公司忠告客户:使用本公司仪表前应对仪表进行检测验收。本公司仅对仪表自身质量负责,
最高赔偿额在故障仪表自身价值2倍以内,对仪表所处的系统问题不承担责任。
八. 仪表对外接口须严格按使用说明书中所标注的方法使用,不得擅自更改联接。本表在使用过程中
   若出现故障,应立即拔下插头,送专业厂维修。一般非衡器专业生产厂家不要自行修理以免造成更
   大的损坏。
九. 本仪表自销售之日起一年内,在正常使用条件下,出现非人为故障属保修范围,请用户将产品及
保修卡(编号相符),一同寄往特约维修点或供应商。本厂对仪表实行终身维修。



后续
尊敬的用户:
    承蒙惠顾,购得本继电器开关量扭力扳手。在使用本仪器前,请细阅这本说明书,以便能正确使用。并请妥善保存说明书和保修单,以备万一有不了解或故障时,能给您带来帮助。
    本说明书中的资料均以新产品为依据,由于改进或其他变化,本说明书的描述可能与实际情况稍有出入,我公司将保留随时修改的权利,修改之处恕难一一相告。

4路继电器开关量扭力扳手 高精度模拟量输出扭力扳手 带通讯接口数显扭矩扳手
